What Is an Industrial Hose Fitting? Complete Guide

なんてことだ 工業用ホース継手 それが重要であることとその理由

アン 工業用ホース継手は、フレキシブル ホースをパイプ、バルブ、ポンプ、シリンダー、または別のホースに接続するコネクタ コンポーネントです。 接続部を密閉し、液体またはガスが漏れることなくシステム内を移動できるようにします。通常、カップリング本体、ホースを掴むフェルールまたはスリーブ、およびシステムの残りの部分と嵌合する反対側のネジ山またはフランジインターフェイスで構成されます。

現在販売されている工業用ホース継手のほとんどは、業界標準のホース継手として作られています。つまり、ねじの形状、シール角度、寸法は、一回限りの独自設計ではなく、サエ、DIN、ISO、BS などの認知された仕様に従っています。この標準化により、ある生産工程での継手が、完全に別の場所で生産されたホース、バルブ、またはシリンダーのポートと確実に嵌合できるようになります。これは、不一致が軽微な不都合ではなく圧力下での漏れを意味する油圧および流体輸送システムにおいて非常に重要です。

このガイドの残りの部分では、標準ホース継手の作成方法、ねじ山とシーリング規格の比較、特定の圧力とホース直径に合わせて油圧ホース継手のサイズを決定する方法、および工業用ホース継手メーカーに何を探すべきかについて説明します。

とは何ですか 標準ホース継手

標準ホース継手は、カスタムまたは独自の形状ではなく、公開されている寸法およびねじ仕様に基づいて構築されたカップリングです。油圧および工業用ホースの作業で最も広く参照される仕様には、SAE ストレート スレッドおよびフレア フィッティング、ヨーロッパの機器で一般的な DIN メートル フィッティング、国境を越えた機器の互換性のために使用される ISO フィッティング、および英国および連邦市場の機器で一般的な BS フィッティングが含まれます。

独自の設計ではなく業界標準のホース継手を選択すると、接続ポイントを再設計することなく複数の生産ラインから交換部品を調達できるため、一般に将来のメンテナンスが簡素化されます。

工業用ホース継手の仕組み: コアコンポーネント

すべての工業用ホース継手は、ねじ規格やホース サイズに関係なく、3 つの機能ゾーンを共有します。

ホースカップリングとフェルール

カップリング本体はホース端の中または上に挿入され、圧着中にフェルールまたはスリーブがホースの周囲に圧縮されて、フィッティングを所定の位置にロックし、ホースの外側層をフィッティングのシャンクに対してシールします。

ネジとシールのインターフェース

継手の反対側の端には、システムの残りの部分に接続するネジまたはフランジが付いています。シールは、接触時にシールするテーパーねじ、O リングまたは結合ワッシャーと組み合わせた平行ねじ、またはトルクがかかる金属間の接触をシールするフレアとコーンのインターフェースによって行われます。

圧着継手と再利用可能な継手

圧着されたフィッティングは、圧着機を使用してホースに永久的にかしめられ、ホースを切断せずに取り外すことはできません。一方、再利用可能なまたは現場で取り付け可能なフィッティングは、ホースの端にねじ込むかクランプで固定し、分解して再取り付けることができるため、圧着機が使用できない現場での修理状況に適しています。

ホース直径別の高圧ホース継手のサイズ

ホースの内径が大きくなると、同じ壁応力を維持するためにそれに比例して厚い補強層が必要になるため、一般に使用圧力容量は低下します。 小径ホースの高圧ホース継手は、多くの場合、大径ホースの同じ継手ファミリーよりも大幅に高い作動圧力に対応できます。 そのため、圧力定格を確認せずに直径だけでサイジングを行うのは、よくある仕様ミスです。

図 1: ホース口径別の一般的な参考使用圧力バンド。実際の定格は、補強層、フィッティング設計、および適用される安全係数によって異なります。

油圧ホース継手の選択基準

直径と圧力以外にも、油圧ホース継手が特定のシステムで確実に機能するかどうかは、他のいくつかのパラメータによって決まります。

図 2: 動作温度が上昇するにつれて圧力容量が低下することを示す一般的なディレーティング傾向。定格低温圧力のパーセンテージで表されます。

ねじ付きホース継手のタイプの説明

ねじ付きホース継手では、いくつかの異なるねじおよびシール形状を使用することができ、間違った 2 つのねじを混ぜることは、油圧システムの接続部に漏れが発生する最も一般的な原因の 1 つです。

NPT ネジ

National Pipe テーパーねじは、オスとメスのテーパーねじを互いに押し込むことによってシールします。通常、ねじシーラントによって補助され、一般的な産業用および農業用機器で一般的です。

BSP スレッド

英国規格の管用ねじにはテーパー形状と平行形状の両方があり、平行バージョンはねじの干渉ではなく接着ワッシャーを介してシールされており、欧州および英連邦市場の機器で一般的です。

JIC スレッド

Joint Industry Council の継手は、平行ねじに 37 度のフレア シールを使用しており、振動下でも優れた性能を発揮する強力な金属間シールを実現し、北米の油圧システム全体で広く使用されています。

オルフス スレッド

O リング面シール継手は、フレアやネジ山シールではなく平面 O リングを使用し、高圧油圧用途に最も漏れにくい接続の 1 つを提供します。

メートルねじ

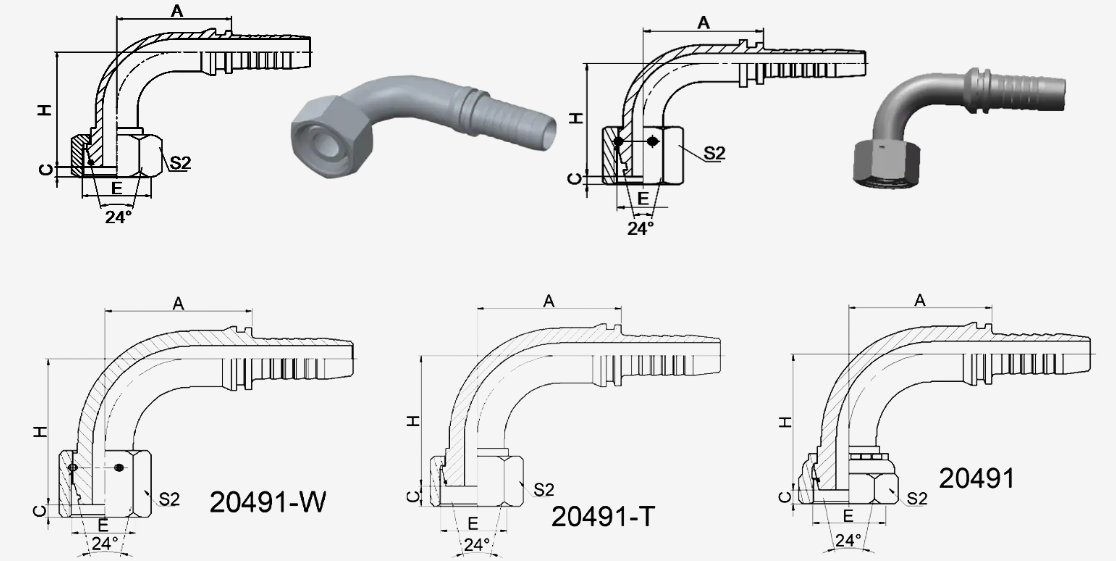

メートルねじ継手は、24 度のコーンや O リングと組み合わせられることが多く、ヨーロッパ製の機械では一般的であり、世界市場向けに設計された機器では仕様が増えています。

図 3: ねじ山とシールの形状による一般的な基準圧力機能。実際の評価は、フィッティングのサイズ、素材、メーカーのデザインによって異なります。

工業用ホース継手の材質とコーティングの選択

炭素鋼は、依然として一般的な油圧サービス用の最も一般的な継手の本体材料であり、通常は保管中や現場での使用中の表面腐食を防ぐために亜鉛または亜鉛ニッケルメッキで仕上げられています。ステンレス鋼の継手は機械加工にコストがかかりますが、洗浄や塩分にさらされることが日常的な海洋、化学、食品、製薬環境でははるかに優れた耐腐食性を備えています。真鍮製継手は、最大圧力容量よりも機械加工性と適度な耐食性が重要となる低圧の空気および水のラインに主に使用されます。

図 4: 一般的な 5 点工学基準スケール上の 5 つの実際的な要素間の相対比較。

工業用ホース継手に依存する産業

工業用および工業用標準のホース継手は、流体やガスが剛性のパイプ配管ではなく柔軟な接続を介して移動する必要がある場所に使用されます。一般的なセクターには次のようなものがあります。

• 建設・土木機械の油圧回路
• 農業機械および作業用油圧機器
• 船舶および船舶用流体システム
• 冶金および石油処理プラントの配管
• サニタリー継手を必要とする食品および医薬品の加工ライン
• 宇宙飛行および航空宇宙地上支援機器

各分野では、取り扱う流体、周囲環境、メンテナンスのために接続部を分解する頻度に基づいて、材料、ねじ規格、シール方法の特定の組み合わせを好む傾向があります。

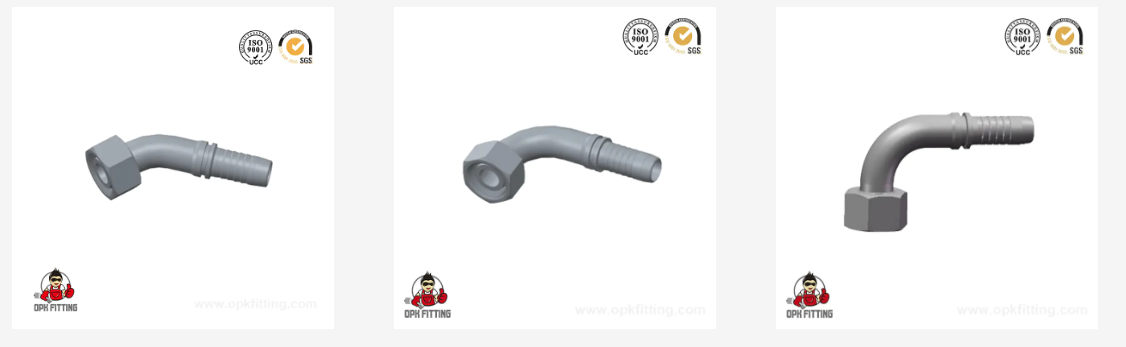

カスタム ホース継手および OEM ホース継手

標準のカタログ フィッティングでほとんどのアプリケーションをカバーできますが、一部の機器レイアウトでは、カタログ パーツでは一致できない特定の曲げ角度、長さ、またはポート構成を中心に構築されたカスタム ホース フィッティングが必要になります。 OEM ホース継手は、顧客独自の図面またはサンプル部品に合わせて製造されるため、機器製造業者は、標準部品の周囲にレイアウトを適合させるのではなく、正確なエンベロープと取り付け要件に一致する継手を統合できます。

曲げ角度と半径は機械設計によって大きく異なるため、エルボ ジョイントは一般的なカスタム リクエストです。高周波ヒーターとコンピュータ制御のパイプ ベンダーを使用した一体成形プロセスでエルボ ジョイントを製造すると、一般に、別々の溶接セグメントから組み立てられた継手よりも製造工程全体にわたってより厳密な寸法の一貫性が保持されます。

取り付けと圧着のベストプラクティス

正しい組み立て技術により、シールの完全性と油圧ホース継手の耐用年数の両方が保護されます。圧着作業の現場データは、初期不良の大部分を防ぐ少数の手順を一貫して示しています。

1. 角度を付けて切断するとフェルールとの接触が妨げられるため、手鋸ではなく適切なホース切断ツールを使用してホースを直角に切断します。
2. 継手の設計でホースを削る必要がある場合は、継手製造元のストリップ長さに従って、外側のカバーのみを取り除きます。
3. 補強層がフェルールの全長の下に収まるように、圧着する前にホースをフィッティングに完全に挿入します。
4. 圧着機を、そのフィッティングとホースの組み合わせに指定された正確なダイ サイズと圧力に設定します。
5. 完成したアセンブリを使用する前に試験的な圧力テストを実行し、圧着またはネジの境界面に浸出がないことを確認します。
6. 取り付け前に、完成したアセンブリをすすぎ、キャップをして、ボアに汚れが入らないようにします。

工業用ホース継手メーカーの選択

産業用ホース継手メーカーまたは産業用ホース継手サプライヤーを選択するには、最初のサンプル部品と同じくらい、完全な注文全体にわたる一貫した圧着品質と寸法精度が重要であるため、カタログ ページを超えて生産能力を検討する必要があります。

OPK FITTING Hydraulic Equipment Factory は、油圧パイプとアダプターの生産を中心に構築されたホース継手工場の一例で、さまざまな圧力レベルとサイズにわたるホース継手、アダプター、フレキシブル油圧ホースをカバーしています。この種の施設からの製品は通常、機械、冶金、石油、建設、造船、航空宇宙地上設備、農業、製薬、および食品加工現場における油圧および流体輸送システム全体に適用されます。この工場は中国浙江省寧波市で操業しています。この地域には油圧パイプ生産の長年の拠点があり、海上および航空輸出ルートの強力な輸送インフラがあります。

この種の施設での製造ステップには通常、パイプの切断、ゴムの剥離、ホースの圧着、試用圧力テスト、すすぎが含まれますが、これらは継手本体自体の CNC 加工能力によってサポートされています。工業用ホース継手メーカーを別のメーカーと比較する場合、エンジニアは通常、CNC 機械の数と一般的な生産能力、物理的および寸法特性に関する社内試験能力、およびその工場が顧客の図面から構築された OEM ホース継手と標準カタログ生産の両方を同時にサポートしているかどうかについて尋ねます。

よくある質問

• Q1: 工業用ホース継手とは何ですか

  A: It is the connector component that joins a flexible hose to a pipe, valve, pump, or cylinder port, sealing the connection so fluid or gas can pass through the system without leaking.

• Q2: What is a standard hose fitting

  A: It is a fitting built to a published thread and dimensional specification, such as SAE, DIN, ISO, or BS, allowing it to mate reliably with parts from more than one production source.

• Q3: What are hose fittings used for

  A: They connect flexible hose sections to rigid piping, pumps, valves, and cylinders across hydraulic, pneumatic, and general fluid conveyance systems.

• Q4: How do industrial hose fittings work

  A: A ferrule or sleeve compresses around the hose to grip and seal it to the fitting body, while the opposite end connects to the system through a matching thread or flange interface.

• Q5: What is the difference between a crimped and a reusable hose fitting

  A: A crimped fitting is permanently swaged onto the hose with a crimping machine, while a reusable fitting screws or clamps onto the hose end and can be removed and refitted without cutting the hose.

• Q6: How do I choose the right thread type for a hydraulic hose fitting

  A: Match the thread type to the port on the mating equipment first, then confirm the fitting's pressure rating and seal type suit the operating pressure and fluid involved.

• Q7: What products can you provide

  A: Production covers hose couplings, sleeves, transition fittings, and hydraulic couplings built to SAE, DIN, ISO, BS, and other international standards.

• Q8: How about your company's production capacity

  A: The factory operates more than 100 CNC machine tools supported by a team of research and development personnel focused on fitting design and process improvement.

• Q9: How does your company ensure product quality

  A: Each production process includes inline inspection, and finished products are tested against customer requirements and international standards using an in-house inspection system covering material properties and dimensional accuracy.

• Q10: Are you producing standard parts

  A: Production is based primarily on international standard part specifications, which supports compatibility across common thread and connection standards.

• Q11: How long will it take to get a reply after we send an inquiry

  A: On working days, inquiries are typically answered within four hours of being received.

• Q12: Can you provide custom or OEM hose fittings

  A: Yes, custom hose fittings and OEM hose fittings are developed and produced according to customer drawings or sample parts, including custom elbow joint configurations.
