油圧ホースとは何ですか?

とは何ですか 油圧ホース

油圧ホースは、油圧システム内のコンポーネント間で加圧流体を運び、シリンダー、モーター、その他のアクチュエーターを動かすのに必要な力を伝達するように設計された柔軟な強化チューブです。硬質鋼管とは異なり、油圧ホースは可動部品の周りで曲がり、振動を吸収することができるため、動作中に機器が曲がったり、回転したり、位置が移動したりする場合には、油圧ホースが標準的な選択肢となります。 完全な油圧ホースアセンブリは、ホース自体と両端に圧着された油圧ホース継手を組み合わせます。 、ポンプ、バルブ、シリンダー、リザーバーを 1 つの動作回路に接続する密閉された経路を作成します。

ほとんどの油圧ホースは、用途に関係なく、同様の層構造を共有しています。内側のチューブは流体を運び、その流体の化学組成に耐えます。編組または螺旋状に巻かれたワイヤまたは織物の補強層がホースに圧力容量を与え、外側のカバーが補強材を磨耗、天候、一般的な磨耗から保護します。この構造を理解すると、特定の機械に適したホースと適合する継手を選択することがはるかに簡単になります。

油圧ホースの構造

すべての油圧ホースは層で構成されており、それらの層の数と種類によって、ホースが処理できる圧力と、曲げ、熱、繰り返しの屈曲の下でホースがどのように動作するかが決まります。

表 1: 一般的な油圧ホースに含まれるコア層
レイヤー 機能 共通素材
インナーチューブ 作動油を運び、封じ込める 合成ゴムまたは熱可塑性プラスチック
補強 圧力容量と破裂強度を提供します 編組またはスパイラル鋼線、織物
外カバー 摩耗、天候、化学物質から保護します 合成ゴム、ポリウレタン

軽量ホースでは単一のワイヤ編組層が一般的ですが、要求の厳しい機器で使用される高圧油圧ホースでは、圧力サイクルを繰り返しても膨張したり弱くなることなくはるかに高い使用圧力に達するために、多くの場合 2 つ以上のスパイラル ワイヤ層が使用されます。

油圧ホースの定格圧力について

油圧ホースの圧力定格は、通常の動作中にホースが安全に処理できる最大作動圧力を示します。この圧力は、単純にランダムに選択するのではなく、接続されたポンプまたはシステムが生成する実際の圧力に常に一致する必要があります。ここでは 2 つの数字が重要です。1 つは連続使用時のホースの定格使用圧力、もう 1 つは故障点であり、内蔵マージンとして使用圧力を十分に上回る破裂圧力です。

補強タイプ別の代表的な使用圧力 低い 高 テキスタイルブレード 単線編組 二重ワイヤー編組 スパイラルワイヤー

図 1: 低スケールから高スケールまでの補強構造による相対使用圧力容量

この比較では、スパイラル巻き油圧ホースが一般に最高の圧力容量に達します。そのため、掘削機、プレス機、重量物運搬装置で使用される高圧油圧ホースは、ほとんどの場合、単一の繊維編組ではなくスパイラル ワイヤー補強材を使用して構築されています。

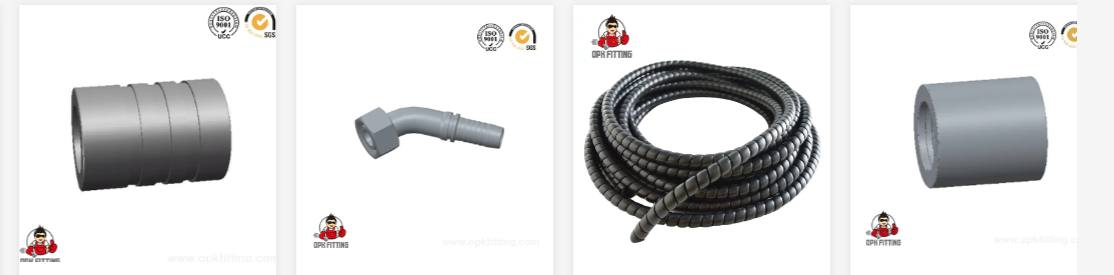

油圧ホース継手とその仕組み

油圧ホース継手はホースをポンプ、シリンダー、バルブ、マニホールドに接続します。継手は漏れのないシステムにとってホース自体と同じくらい重要です。通常、フィッティングは適合するフェルールを使用してホース端に圧着され、永久的な定格圧力油圧ホース アセンブリを形成します。

一般的な継手のタイプ

  • 37度フレアシートで認められ、一般油圧機器に広く使用されているJIC継手
  • ORFS フィッティング、O リング面でシールし、強力な漏れ防止接続を実現
  • NPT および BSP ねじ込み継手、ポンプポートおよびバルブブロックに共通
  • フランジ継手。ボルト接続が必要な大径ホースに使用されます。
  • クイックディスコネクトカップリングにより、工具不要で素早く接続および取り外しが可能

油圧ホース継手の識別

油圧ホース継手の識別は、通常、外観のみに依存するのではなく、ねじの種類とサイズ、シート角度またはシールのスタイル、接続がオスかメスかという 3 つの詳細を合わせて確認することになります。交換を注文する前に、キャリパーでネジの直径を測定し、シートの形状を参考チャートと比較することが、フィッティングを確認する最も確実な方法です。

適切な油圧ホースアセンブリの選び方

油圧ホース アセンブリの選択は、ホースの直径のみに基づいて選択するのではなく、使用する機器に 4 つの要素を適合させることから始まります。

  1. システムの作動圧力。適切な安全マージンを備えたホース圧力定格に対して確認されます。
  2. 流体の種類と温度。内管の材質は使用中の特定の作動油に耐える必要があるため
  3. ホース内径、過度の圧力降下や熱の蓄積がなく適切な流れを維持できるサイズ
  4. 最小曲げ半径未満に押し込まれたホースは予想よりもはるかに早く摩耗するため、ルーティングと曲げ半径
ホースサイズごとの使用圧力と破裂圧力 6mm 10mm 13mm 19mm 25mm 使用圧力 バースト圧力

図 2: ホース サイズごとの使用圧力と破裂圧力マージンの関係の例

作動圧力ラインと破裂圧力ラインの間のギャップは、適切に定格されたホースに組み込まれた安全マージンを表します。 このマージンを予備の稼働容量として扱うべきではありません。 通常のシステム使用時。

油圧ホース取り付けガイド

正しく取り付けると耐用年数が延び、早期の漏れやホースの故障の可能性が減ります。基本的な油圧ホースの取り付けガイドは通常、この順序に従います。

  1. ホースを直角にカットしてきれいにし、切断端から緩んだ補強ワイヤーを取り除きます。
  2. ホースのサイズと補強タイプに基づいて、適合するフィッティングとフェルールを選択します
  3. そのホースと継手の組み合わせに対してメーカーが指定した圧着直径に継手を圧着します。
  4. 最小曲げ半径未満の急な曲がりを避け、高温の表面や可動部品から遠ざけてホースを配線します。
  5. 一定間隔のクランプで長いホースの走行をサポートし、たるみや擦れを防ぎます。
  6. 完成したアセンブリを完全に使用する前に圧力テストを行ってください。

油圧ホースのメンテナンスチェックリスト

定期検査により、ほとんどのホースの問題は、ダウンタイムが発生するずっと前に発見されます。実用的な油圧ホースのメンテナンス チェックリストには、各検査ラウンドでの次の点が含まれています。

  • 外カバーに亀裂、磨耗、膨れ、または補強線の露出がないか確認してください。
  • フィッティングに漏れ、腐食、または圧着部分の動きの兆候がないか検査します。
  • ホースの配線がずれて高温の部品や鋭利なエッジと接触していないことを確認します。
  • ホースの長さに沿ってよじれ、ねじれ、または平らになった部分を探します。
  • ホースの使用年数を記録し、推奨整備間隔に達したアセンブリを交換します。
油圧ホースの故障の一般的な原因 磨耗・擦れ 高 間違ったルーティング 高 過圧使用 中等度 オゾンと熱への曝露 中等度 フィッティング疲労 低いer

図 3: 現場でのホース故障の背後にある一般的な要因のランキング例

油圧ホースの種類の比較

ホースの構造が異なると、同じ実際の対策でも性能が異なるため、オプションを絞り込むときに並べて比較することができます。

圧力容量 耐摩耗性 温度範囲 柔軟性 振動吸収 単線編組 スパイラルワイヤー Hose

図 4: 相対的なスケールでの 5 つの実践的な尺度にわたるパフォーマンスの比較

一般にスパイラル ワイヤー ホースは圧力容量と耐摩耗性で優れており、重機での一般的な使用に適しています。一方、シングル ワイヤー ブレード ホースは軽量で柔軟性が高いため、配線が厳しく、移動が頻繁な機器では一般的な選択肢となります。

油圧ホースアセンブリに依存する産業

油圧ホースおよび油圧ホース継手は、流体の力が動きや力を生成するために使用されるあらゆる産業機器の幅広い範囲に使用されます。

表 2: 一般的な産業と典型的な油圧ホースの用途
産業 代表的な用途
エンジニアリング機械 掘削機、ローダー、クレーンの油圧回路
冶金と鉱業 大型プレスラインとマテリアルハンドリング装置
石油および化学 特定のプロセス流体に対する耐性のある流体移送ライン
海運と海洋 甲板機械およびステアリング油圧システム
航空宇宙および軍事 地上支援と特殊な移動機器
建設 コンクリートポンプ、リフト、コンパクト設備

OPK FITTING 油圧機器工場について

OPK FITTING 油圧機器工場は、中国の油圧パイプ生産の中心地として長年知られている浙江省寧波市に拠点を置く、油圧ホース、油圧ホース継手、アダプターの専門メーカーです。と 10年以上の製造経験 , この工場は、機械、冶金、石油、建設、海運、航空宇宙、農業、製薬、食品産業にサービスを提供する幅広い圧力レベル、ホース サイズ、継手のタイプをカバーしています。

工場での製造は、パイプの切断、ゴムの剥離、ホースの圧着、試圧テスト、すすぎを含む完全なプロセスラインに従って行われます。エルボ ジョイントは、高周波加熱装置とコンピューター制御のパイプ ベンダーを使用した統合生産プロセスを通じて製造され、施設から出荷される各油圧ホース アセンブリ全体にわたってクリーンな構造と信頼性の高い仕上げをサポートします。チームには、製品のパフォーマンスと迅速な顧客サポートの両方に重点を置いた熟練した設計専門家が含まれており、工場からの製品は中東、ヨーロッパ、米国の顧客に供給されています。

よくある質問

  • Q1.どの油圧ホースを選択すればよいですか

    ホースは直径だけで選ぶのではなく、システムの作動圧力、流体の種類、温度範囲、必要な曲げ半径に合わせてください。

  • Q2.どの油圧継手が最適ですか

    適切な継手は、JIC、ORFS、NPT、BSP など、機器にすでに搭載されているポートのねじタイプによって異なるため、選択する前に識別が必要になります。

  • Q3.どのくらいの圧力定格が必要ですか

    ポンプまたはシステムが生成する最大使用圧力を確認し、適切な安全マージンを備えたその数値を超える定格のホースを選択してください。

  • Q4.油圧ホース継手の識別方法

    適合品を注文する前に、ねじの直径を測定し、シート角度またはシールのスタイルを確認し、接続がオスかメスかを確認してください。

  • Q5.油圧ホースのマークの見方

    ホースのレイライン テキストには通常、内径、使用圧力、温度範囲、製造バッチ情報が記載されており、外側カバーに沿って印刷されています。

  • Q6.商品がお客様に発送されるまでの流れ

    工場は寧波港の近くに位置しているため、出荷は通常海路で行われますが、緊急注文の場合は寧波空港と上海空港を経由して航空貨物を利用できます。

  • Q7.製品がカバーする応用分野

    製品は、エンジニアリング機械、冶金、石油、鉱業、建設、化学、海運、航空宇宙、軍事分野にわたる油圧および流体搬送システムに使用されます。

  • Q8.支払い方法はどのようなものですか

    FOB、CIF、CNFなどの条件は見積時に確認され、量産注文は通常、前金として納入前に残金が支払われ、ご要望に応じて月次決済も可能です。
