JIC Hydraulic Fittings: Sizes, Threads, vs NPT/ORFS, Selection and Installation

あなたの手にはすでに違いがわかります。JIC オス継手は JIC メススイベルにスムーズにねじ込まれ、金属間 37 度のフレアで取り付けられます。同じオスを NPT ポートに挿入しようとすると、ねじ山が固着したり、漏れたり、損傷したりします。この短いテストは、JIC 油圧継手が人気があると同時に誤解されている理由を示しています。 JIC は Joint Industry Council の略で、形状は SAE J514 で定義されています: 平行な UNF ねじと 37° フレアシール面。油圧ホースを注文または組み立てるときは、ネジの直径だけでなく、ダッシュボードのサイズとシート角度の両方を一致させてください。

JIC油圧継手とは何ですか?

JIC 継手はフレアチューブ継手です。オスの JIC コネクタの端には 37° のコーンが加工されています。メスのフィッティングには、一致する 37° のコーン シートが付いています。カップリングナットを締めると、フレアチューブの端または雄コーンが雌シートに押し付けられます。結果として得られる金属間シールは、O リングやネジ山シーラントを使用せずに、高圧や振動に耐えることができます。

この設計は、ねじを押し込むことによってシールする NPT などの管用テーパーねじとは異なります。平面にOリングを使用するオルフスとも異なります。 JICは平行ねじを使用しているため、座面に傷がなければ何度でも分解して作り直すことができます。

ほとんどの JIC 継手は、炭素鋼と亜鉛メッキ、または腐食環境用のステンレス鋼から機械加工されています。モバイル機器、工作機械、農業機械では、37° フレアが硬質チューブとホース アセンブリのデフォルトの選択肢となっています。

ホースアセンブリを構築または交換する場合は、適切に作られたホースアセンブリから始めてください。 JIC オス 74° コーンフィッティング ; 74° の夾角は、中心線から測定した 37° の角度と同じです。

16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., 16711 JIC オス 74° コーン メーカー、OEM/ODM 工場 - 寧波 Opk Fitting Co.、 寧波 Opk フィッティング株式会社は、中国のトップ ODM & OEM 16711 JIC オス 74° コーン メーカーおよび工場です。製品説明製品名: Jic Ma... 製品を見る→

37 度のフレアがオプションではない理由

37° シートは 37° コーンと組み合わせる必要があります。 45° フレアも同様に見えますが、密閉されません。 37° のシートに小さな傷があるだけでも、漏れ経路が生じる可能性があります。したがって、組み立てる前に、コーンとシートを明るい光の下で検査してください。

JIC 継手のサイズ: ダッシュ番号とねじ寸法

JIC 継手のサイズは、公称チューブ外径に基づいてダッシュ番号で 1/16 インチ単位で指定されます。 -6 フィッティングは 3/8 インチのチューブに適合します。 -12 は 3/4 インチのチューブに一致します。ねじは管ねじではなく平行UNFねじです。たとえば、-6 オス JIC には 9/16-18 UNF ネジが付いています。

以下の表は、一般的な JIC ダッシュ サイズの一般的なねじ外径を示しています。これは、交換品を注文する前に、現在所有しているものを簡単に確認する方法です。

-4 -6 -8 -10 -12 -16 -20 -24 0.44 0.56 0.75 0.88 1.06 1.31 1.63 1.88 ねじ外径 (インチ)

一般的な JIC ダッシュ サイズ: ネジの外径はチューブの外径と同じではありません。

一般的な JIC ダッシュ サイズ、公称チューブ外径、および UNF ねじ寸法。
ダッシュのサイズ 公称チューブ外径 ねじサイズ シート角度
-4 1/4インチ 7/16-20 UNF 37°
-6 3/8インチ 9/16-18 UNF 37°
-8 1/2インチ 3/4-16 UNF 37°
-10 5/8インチ 7/8-14 UNF 37°
-12 3/4インチ 1-1/16-12UNF 37°
-16 1インチ 1-5/16-12 UNF 37°
-20 1-1/4インチ 1-5/8-12UNF 37°
-24 1-1/2インチ 1-7/8-12 UNF 37°

正確な公差については、必ず図面またはサプライヤーのカタログを参照してください。メーカーによっては六角形のダッシュ サイズをマークしている場合もあれば、マークしていないメーカーもあるためです。

JIC 対 NPT、BSP、ORFS

JIC 継手は、特に機械に混合接続がある場合に、他の油圧継手ファミリーと混同されることがよくあります。簡単な比較が便利です。

一般的な油圧継手ねじタイプの主な違い。
特徴 JIC NPT BSPP / BSP ORFS
ねじの形状 パラレルUNF テーパーNPT パラレルBSPまたはテーパーBSPT パラレルUNF
シール方式 37°メタルフレア ねじ干渉 60°メタルコーン、Oリング、またはワッシャー フェース溝のOリング
一般的な使用方法 モバイルおよびプラントの油圧装置 一般配管 ヨーロッパおよびメートル法の機器 高圧リーク制御
JIC対応？ - いいえ いいえ いいえ

JIC は、上記の一般的なスレッド タイプのいずれとも互換性がありません。違いは見た目だけではありません。ねじ山が一致していない場合は、すぐにねじ山が交差したり、締まっているように見えても圧力がかかると漏れたりすることがあります。

30秒の本人確認

  • ねじ山が平行かテーパーになっているかを確認します。 NPT は目に見えて先細りしていますが、JIC は先細りしていません。
  • シート角度を測定します。JIC は 37°、SAE は 45°、BSP は 60°、ORFS は O リング溝のある平面です。
  • ねじピッチ ゲージを使用して、1 インチあたり 20、18、16、14、または 12 山などの UNF ピッチを確認します。
  • ダッシュボードのサイズをキャリパーで確認し、上の表のネジの外径と比較してください。

JIC を NPT、BSP、または ORFS に接続する必要がある場合は、スレッドを強制的に接続しないでください。品質を使用する 油圧アダプター その移行のために設計されています。

適切な JIC フィッティングを選択する方法

システム圧力とピーク圧力から始めます。継手は、少なくともホースと用途の最大使用圧力に対して定格されている必要があります。次に、正しいダッシュ サイズとスレッドを選択します。次に、形状を選択します: ストレート、45°、90°、スイベル、バルクヘッド、ユニオン、アダプター。

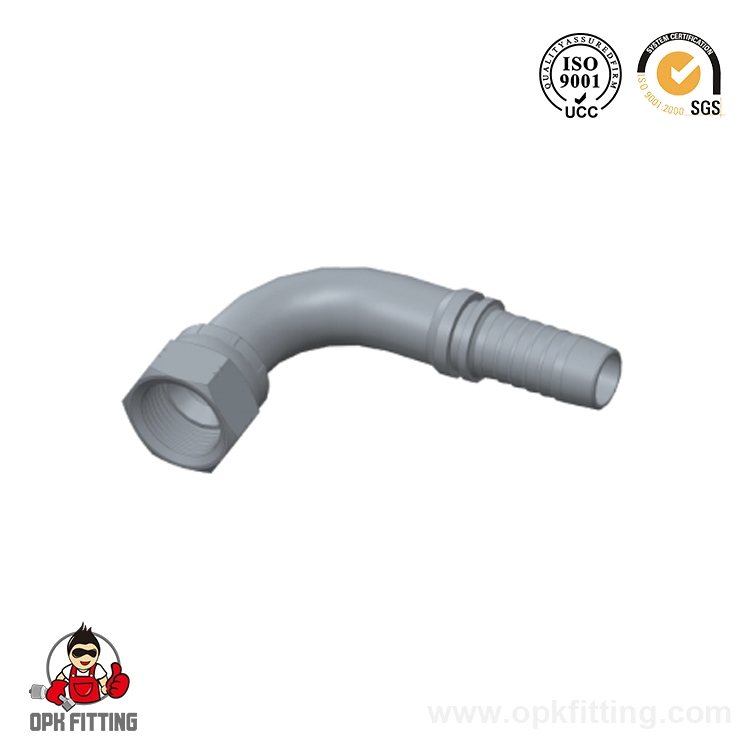

金具周りのスペースを考慮してください。ストレート コネクタが狭いコーナーを向いている場合は、45° または 90° バージョンを使用するとホースのストレスが軽減されます。取り付け中にホースを回転する必要がある場合は、スイベル JIC メスまたはオスのデザインを使用すると締めやすくなります。パネルまたは隔壁を通過する場合は、隔壁継手を使用してください。

きれいなメス接続シートの場合は、 JIC メス 74° コーンシートフィッティング 滑らかでバリのないねじ山を備えています。

26711 JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fittin 26711 JIC メス 74° コーン シート メーカー、OEM/ODM 工場 - 寧波 Opk Fittin 寧波 Opk フィッティング株式会社は、中国のトップ ODM & OEM 26711 JIC メス 74° コーン シート メーカーおよび工場です。製品の説明製品名:... 製品を見る→

素材の選択が重要です。亜鉛メッキ炭素鋼は、乾式屋内または軽工業用機器で一般的です。ステンレス鋼は海洋、食品加工、化学環境における腐食に耐性があります。真鍮の JIC 継手は低圧サービスに使用できますが、あまり一般的ではありません。

調達の観点から見ると、複数の標準ファミリを 1 つの屋根の下で生産するメーカーは、品質管理を簡素化できます。寧波の油圧継手工場は、JIC、BSP、メートル法、フランジ、アダプターのラインを供給しており、購入者が部品を組み合わせて公差を一貫させるのに役立ちます。信頼できるサプライヤーは、メッキ、熱処理、圧力テストについて透明性を持っている必要があります。 OEM生産やメンテナンスをご依頼の場合は、 JIC 要件について当社のチームと話し合ってください。 注文する前に正確な部分を確認してください。

取り付けと一般的な漏れの原因

たとえ良好な JIC フィッティングであっても、正しく取り付けられなかった場合は漏れが発生します。組み立てる前に、コーンとシートを拭き、傷がないか検査し、ネジ山がきれいであることを確認してください。多くの JIC アセンブリはシーラントなしで取り付けられるため、シール面にゴミが付着しないようにしてください。

  • 37°フレアシートにはPTFEテープを使用しないでください。金属間の接触を防ぎ、システム内に破片が堆積する可能性があります。
  • フレアシートまで手で締め、最後にレンチを使用します。締めすぎるとシートが変形する可能性があります。
  • ホースがねじれないように、六角をバックアップレンチで固定します。
  • 最終組み立ての前に、両方の部品のダッシュ サイズとシート角度が同じであることを確認してください。
  • アセンブリが振動する場合は、スイベルまたはユニオンを使用してホースにかかるストレスを軽減します。

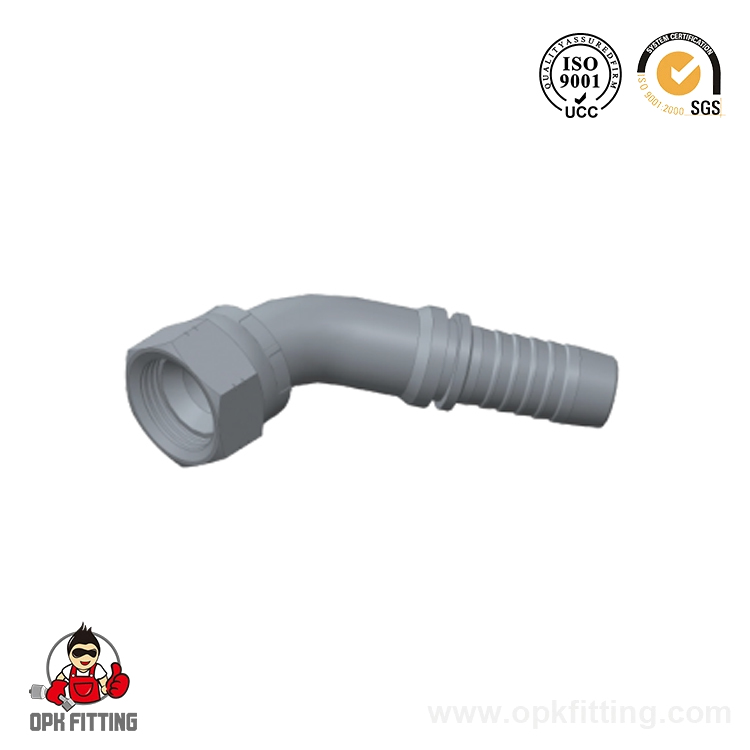

タイトなルーティングの場合、 45° JIC メス 74° コーンシートフィッティング ホースの曲がりを軽減し、アセンブリを最小曲げ半径内に保つことができます。

26741 45° JIC Female 74° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fi 26741 45° JIC メス 74° コーン シート メーカー、OEM/ODM 工場 - 寧波 Opk Fi 寧波 Opk フィッティング有限公司は、中国のトップ ODM & OEM 26741 45° JIC メス 74° コーン シート メーカー & 工場です。1。原材料: 炭素鋼... 製品を見る→

JIC 継手から漏れが発生するのはなぜですか?漏れはほとんどの場合、シートの損傷、わずかに間違ったフレア角度、または交差ネジを示しています。シーラントで漏れを止めようとするのではなく、継手を交換してください。

ホースアセンブリを圧着した後、専門店はすべてのアセンブリを圧力テストし、梱包前にボアをフラッシュする必要があります。これは、フェルールの緩み、シートの損傷、汚れをキャッチするのに役立ちます。

JIC油圧継手に関するよくあるご質問

Q1. JIC 継手と NPT 継手の違いは何ですか?

A1. JICは平行ねじと37°フレアメタルシールを使用しています。 NPT はテーパーねじを使用し、ねじの干渉によってシールします。これらは交換可能ではありません。

Q2. JIC と SAE の継手は同じですか?

A2. JIC フィッティングは、37° フレアの SAE J514 に従います。 SAE 45° フレア フィッティングは規格が異なるため、JIC とは互換性がありません。

Q3. JIC 継手のサイズはどのように測定すればよいですか?

A3.ねじの外径を測定し、標準の JIC 寸法表と比較してダッシュ サイズを決定し、シート角度が 37° であることを確認します。

Q4. JIC オスを ORFS メスと一緒に使用できますか?

A4.いいえ。ORFS は平らな面の O リングでシールしますが、JIC は 37° の金属コーンでシールします。混合すると漏れが発生し、両方の表面を損傷する可能性があります。

Q5. JIC 継手から漏れが発生するのはなぜですか?

A5.一般的な原因は、フレア シートの損傷、交差ネジ、間違ったフレア角度、締めすぎ、シール面上のゴミなどです。

Q6. JIC油圧継手の材質は何ですか?

A6.亜鉛メッキされた炭素鋼とステンレス鋼が最も一般的な選択肢です。黄銅は、低圧または腐食に敏感な用途に使用できます。
