Why Choose One Wire Braid-Textile Hose for Industrial Applications?

ワン ワイヤー編組テキスタイル ホース (SAE 100 R5) は、産業用油圧および流体輸送用途に最適です。 柔軟性、耐久性、油や環境劣化に対する耐性が交渉の余地のない場合。熱可塑性ポリエステルのインナーチューブ、二重の高強度ポリエステル編組補強材、および耐油性および耐候性の合成カバーで構築されたこのホースは、次の温度範囲にわたって信頼性の高い性能を発揮します。 -40℃～100℃ — 屋外の建設現場から密閉された産業機械まで、要求の厳しい環境に適しています。鋼線の代替品のように重量を追加することなく、機械的強度、耐薬品性、長寿命を兼ね備えたホースが必要な場合、ワン ワイヤー編組繊維ホースがその答えとなります。

SAE 100 R5 規格とそれがアプリケーションにとって何を意味するかを理解する

SAE 100 R5 の指定は、自動車技術者協会によって確立された世界的に認められた性能基準です。ホースの構造、使用圧力、破裂圧力、曲げ半径、衝撃サイクル性能の最小要件を定義します。ホースがこの定格を備えている場合、特定の油圧要求を一貫して安全に処理できることがテストおよび検証されています。

産業用バイヤーにとって、この標準化は非常に重要です。これは、信頼できるメーカーから供給された SAE 100 R5 ホースが、製鉄所の油圧回路、農業用噴霧器、または船上の液体移送システムなど、設置場所に関係なく、予想通りの性能を発揮することを意味します。互換性と圧力定格に関する推測は排除されます。エンジニアは、ホースが国際的に認められたベンチマークと一致していることがわかっているため、自信を持ってホースを指定できます。

SAE 100 R5 規格は、特に、輸送される媒体が石油ベースまたは合成油圧作動油、ディーゼル燃料、潤滑油、または水とグリコールの混合物である油圧システムおよび燃料ライン用途での使用を目的としたホースを管理します。 R5 は繊維編組補強構造により、SAE 100 R1 や R2 などのワイヤ編組対応品と区別され、ミッドレンジの油圧システムに必要な圧力性能を犠牲にすることなく、より軽量で柔軟なソリューションを提供します。

SAE 100 R5 の主要な性能ベンチマークには、通常次の範囲の作動圧力が含まれます。 1,000 psi ～ 3,000 psi ホース内径、最低使用圧力の 4 倍の破裂圧力定格、および超過寿命に応じて異なります。 150,000 圧力サイクル 最大定格圧力で。これらの数値は、ホースが機能するだけでなく、耐久性を考慮して設計されていることを裏付けています。

構造の内訳: このホースの役割

油圧ホースの性能はその構造と切り離すことができません。ワン ワイヤー ブレードテキスタイル ホースは 3 つの異なる層で設計されており、それぞれが正確な機能を果たします。この階層構造を理解することは、エンジニアや調達専門家が特定の動作条件への適合性について情報に基づいた意思決定を行うのに役立ちます。

インナーチューブ: 熱可塑性ポリエステル

インナーチューブは、ホースが搬送媒体と最初に接触する部分です。熱可塑性ポリエステルで作られたこの層は、耐薬品性、寸法安定性、滑らかなボアの一貫性の優れた組み合わせを提供します。ゴム製のインナーチューブとは異なり、熱可塑性ポリエステルは、高温で軟化したり、低温で脆くなったりすることなく、全動作温度範囲にわたってその形状を維持します。

熱可塑性ポリエステルチューブの滑らかな内面により、乱流とホースの長さ全体にわたる圧力降下が最小限に抑えられます。これは、流量効率がアクチュエータの応答とシステムのエネルギー消費に直接影響を与える長い油圧回路において実用的な利点です。熱可塑性ポリエステルは、石油ベースのオイル、合成エステル、水グリコール溶液、生分解性油圧作動油など、幅広い油圧作動油と互換性があります。この幅広い化学的適合性により、ホースはさまざまな工業用流体システムにわたって多用途に使用できます。

さらに、熱可塑性ポリエステルは本質的に浸透、つまり流体分子が時間の経過とともにホースの壁を通って移動する現象に対して耐性があります。低い浸透率により、システムの液体の完全性が維持され、環境汚染のリスクが軽減され、液体の補充または交換サイクルの間隔が延長されます。

補強: 2 本の高強度ポリエステル編組

補強層はホースに耐圧能力を与えるものです。ワン ワイヤー編組テキスタイル ホースは、反対の螺旋方向に巻かれた 2 つの高強度ポリエステル編組層を使用しています。この交差編組構成により、半径方向と軸方向の応力がホースの周囲に均等に分散され、繰り返しの圧力負荷による疲労亀裂や破断につながる可能性のある局所的な応力集中が防止されます。

高強度ポリエステルは、重量を正規化したベースで多くの合金鋼に近い引張強さを提供しますが、 鋼線と比較して約85%削減 同等の強度です。この重量の利点は単に学術的なものではありません。農業機械、建設車両、航空宇宙地上支援機器などの移動機器において、繊維編組ホース アセンブリへの切り替えによる累積的な重量削減により、燃料効率が大幅に向上し、重いホース束の取り扱いによるオペレーターの疲労が軽減されます。

ポリエステル編組は、自然な耐腐食性も備えています。外側のカバーが破れて湿気が浸入すると腐食する可能性があるスチールワイヤー補強材とは異なり、ポリエステル補強材は湿気の多い環境、塩水噴霧、または化学的に攻撃的な環境でも構造的に損傷を受けません。このため、このホースは湿気への曝露が避けられない海洋、海岸、および屋外の農業用途に特に適しています。

また、編組構造により、ホースがよじれずに曲がることができます。これは、動く機械部品に対応する必要があるホース アセンブリの重要な操作要件です。テキスタイルの編組は、繰り返し曲げてもスムーズに関節を形成し、狭い角の周りや可動ジョイント上を配線した場合でも、一貫したボアを維持します。

外側カバー: 耐油性および耐候性合成繊維

外側カバーは、ホースと動作環境とのインターフェースです。このカバーは、耐油性および耐候性の合成化合物から形成されており、作動油の流出、紫外線、オゾンの攻撃、機械の表面、ケーブル トレイ、または地面との接触による摩耗など、ホース表面劣化の一般的な原因から強力に保護します。

耐油性は、ホースアセンブリが漏れたり噴霧された作動油と頻繁に接触する産業環境では特に重要です。油に弱いカバー素材は、炭化水素ベースの液体に繰り返しさらされると膨張、軟化し、最終的には亀裂が生じ、カバーの保護機能と、最終的にはその下の補強材の構造的完全性の両方が損なわれます。 SAE 100 R5 ホースの合成カバーは膨潤に強く、長時間油と接触した後でも機械的特性を維持します。

耐候性には、UV 安定性と耐オゾン性が含まれます。オゾンは、工業環境の地上レベルや屋外の高濃度に存在し、従来のゴムを分子レベルで攻撃し、時間の経過とともに内部に進行する表面亀裂を引き起こします。このホースで使用されている合成カバー配合には、この劣化を防ぐオゾン安定剤と紫外線吸収剤が組み込まれており、標準的なゴムでカバーされた代替品と比較して屋外での耐用年数が大幅に延長されます。

温度パフォーマンス: -40℃ ～ 100℃ で確実に動作

の温度範囲 -40℃～100℃ は、ワン ワイヤー編組テキスタイル ホースの実用上最も重要な仕様の 1 つです。油圧ホースの故障の多くは、通常の動作条件ではなく、極度の温度、つまり寒い冬の始動時や暑い環境での長時間の動作後に発生します。このホースは、この範囲の両端で完全に機能し続けるように設計されています。

で -40°C 、ホースは硬くなったり脆くなることなく柔軟性を保ちます。これは、北ヨーロッパの冬、カナダやロシアの工業用地、高地の山岳建設プロジェクトなどの寒冷気候で動作する機器にとって重要な安全要件です。多くのゴムホースは、このような低温になると硬くなり、特に低温の油圧システムが最初に作動するときに発生する圧力スパイク中に亀裂が発生しやすくなります。このホースの熱可塑性ポリエステル構造は -40°C でも柔軟性を保ち、ひび割れを起こすことなく初期の圧力サージを吸収します。

で 100°C 、ホースは寸法安定性と圧力定格を維持します。この温度上限は、ポンプの非効率性、戻りラインの制限、または高サイクル動作により流体温度が周囲温度よりも大幅に上昇する可能性がある多くの産業用油圧システムの動作現実に対応しています。最大定格温度またはその近くで連続運転しても、ホースが軟化したり、変形したり、内圧によってチューブが膨張したりすることはありません。

-40°C ～ 100°C の範囲が実際の産業用油圧アプリケーションの大部分をカバーしていることは注目に値します。炉に隣接したシステム、極低温プロセス、または高温蒸気環境に設置されたシステムなど、特殊なシステムのみが、より広い温度定格のホースを必要とします。標準的な機械、農業、建設、海洋、製薬の油圧システムの場合、この範囲は十分以上です。

産業用途: 1 本のワイヤー編組繊維ホースが結果をもたらす場合

SAE 100 R5 ワン ワイヤー ブレードテキスタイル ホースの多用途性は、導入される業界の広さによって実証されています。柔軟性、耐薬品性、広い温度耐性、軽量構造の組み合わせにより、産業、モバイル、特殊な分野に真に適用できます。

機械および一般製造業

一般的な産業機械では、機械フレーム内のポンプとシリンダー、モーター、制御バルブなどが油圧ホースで接続されています。繊維編組ホースの柔軟性により、スチール ワイヤー ホースによる厳しい曲げ半径の制約を受けることなく、タイトなマシン フレームを通した配線が可能になります。機械設計者は、ホース アセンブリの配線をより効率的に行うことができ、追加の継手の必要性や潜在的な漏れ箇所を減らすことができます。耐油性カバーは、偶発的な油接触が頻繁に起こる潤滑ポイントまたはギアボックスの近くを通るホースを保護します。

冶金と鉄鋼生産

冶金工場では、油圧ホースが化学的、熱的、機械的な課題に同時にさらされます。圧延機や連続鋳造機の用途における作動油の温度は、連続運転中に日常的に 80 ～ 95°C に達します。スケール水と急冷水は、攻撃的な外部環境を作り出します。 SAE 100 R5 ホースの上限温度定格 100°C と耐候性カバーにより、多くの冶金油圧回路、特に極度の放射熱源から離れた領域に適しています。

建設機械

掘削機、クレーン、コンクリート ポンプ、道路建設機械は油圧システムに依存しており、氷点下の冬から暑い夏の日までの屋外条件で確実に機能する必要があります。ワン ワイヤー ブレードテキスタイル ホースの -40°C の耐寒性と 100°C の耐熱性は、これらの極端な季節に直接対応します。ホース アセンブリの軽量な性質により、現場での交換も簡単になります。これは、現場で最小限の工具を使ってホースを交換する必要がある場合に実用的な利点です。

農業

農業用油圧システムは、トラクター作業機のリフト回路から自走式噴霧器のブーム制御に至るまで、あらゆるものに電力を供給します。農業機械のホースは、屋外での長い作業期間中に紫外線にさらされたり、弱いカバー材料を劣化させる可能性のある農薬との接触や、寒い畑での早朝の作業から直射日光の下での日中の作業までの大きな温度変動にさらされます。 SAE 100 R5 ホースの UV 安定化、耐候性カバーと幅広い温度範囲により、この要求の厳しい用途に耐久性のある選択肢となります。

海洋および造船

船舶用油圧システムは、商業船のステアリング ギア、アンカー ウインドラス、ハッチ カバー、デッキ クレーンを制御します。塩気環境は鋼線補強材を腐食させますが、ポリエステル編組には影響を与えません。ホースの耐油性カバーは、ビルジ油やデッキ液への偶発的な暴露に対処します。繊維編組ホースのコンパクトで柔軟な性質により、エンジン ルームやデッキ下のスペースの狭いスペースでの配線が容易になります。

医薬品および食品加工

製薬および食品の生産施設では、化学的に安定しており、生産環境に汚染物質を与えない油圧ホースが必要です。熱可塑性ポリエステルのインナーチューブは製薬施設で使用される洗浄剤による抽出に耐え、ホース全体の構造は有害な物質が浸出する可能性のある物質を避けています。ホースが製品接触領域の近くを通る場所では、清潔で非多孔質のカバー表面により消毒ルーチンが簡素化されます。

代替ホースタイプとの比較優位性

産業用途に適切なホースを選択するには、複数の性能側面にわたって代替品を比較する必要があります。ワン ワイヤー編組テキスタイル ホース (SAE 100 R5) は、主にスチール ワイヤー補強を備えたゴム製油圧ホースおよび編組補強のない完全熱可塑性ホースと競合します。それぞれに役割がありますが、繊維編組熱可塑性ホースは、幅広い中圧産業用途に適した独特の性能プロファイルを提供します。

比較表のデータは、SAE 100 R5 ホースの明確な位置付けを示しています。つまり、原圧力容量と実用的な取り扱い特性の間の最適なゾーンを占めています。作動圧力が 500 ～ 3,000 psi の範囲に収まる多くの産業用途 (移動式および固定式油圧回路の大部分を代表する) では、繊維編組ホースは、鋼線の代替品と同等の圧力性能を実現しながら、優れた柔軟性、軽量化、および著しく優れた耐食性を提供します。

強化されていない熱可塑性ホースと比較した衝撃寿命の利点は特に顕著です。産業用油圧システムが安定した圧力で動作することはほとんどありません。方向制御バルブ、アクチュエータの反転、およびポンプ圧力スパイクにより、連続的な圧力サイクルが生成されます。 150,000 サイクルのインパルス寿命を備えたホースは、強化されていないホースでは数か月以内に破損してしまうような数年間の運転デューティ サイクルに耐えることができます。これは、交換頻度の低下、メンテナンスの人件費の削減、計画外の生産停止の減少に直接つながります。

継手の互換性と組み立てに関する考慮事項

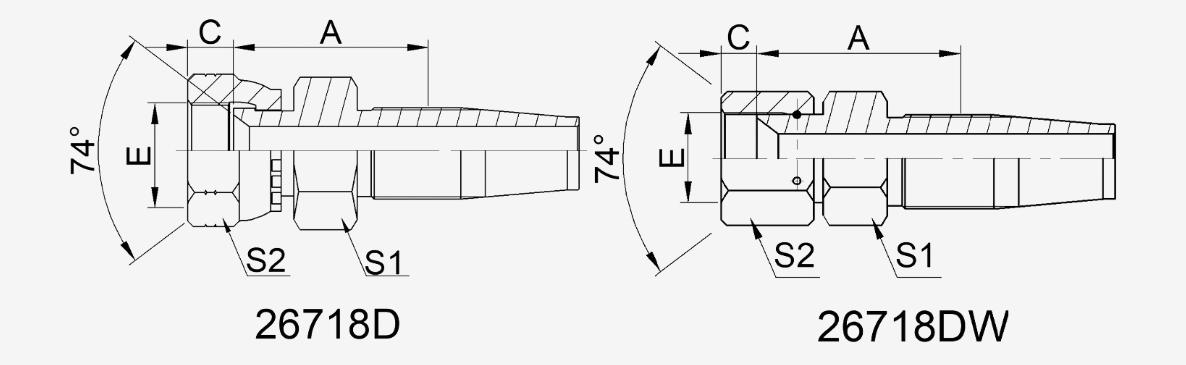

油圧ホース アセンブリの信頼性は、システムの最も弱い部分 (ほとんどの場合、ホースと継手の接続部分) によって決まります。ワン ワイヤー編組テキスタイル ホースは、BSP、NPT、JIC、ORFS、メートルねじ規格などの包括的な油圧継手と互換性があるように設計されています。このフィッティング システムの多用途性により、特殊なコネクタや独自のコネクタを必要とせずに、事実上あらゆる既存の油圧回路にホースを統合できます。

ホース本体の熱可塑性構造により、標準のホース圧着装置を使用した正確で一貫した圧着が容易になります。熱可塑性プラスチックホースは、肉厚の製造公差が圧着品質に影響を与える可能性があるゴムホースのような寸法変動を示しません。熱可塑性インナーチューブの均一な壁形状と一貫した編組被覆により、適切に設定された圧着フェルールが予測どおりにホース本体に係合し、漏れがなく、抜けにくいアセンブリが常に生成されます。

SAE 100 R5 ホース アセンブリを組み立てるときは、いくつかの実用的なガイドラインに従ってアセンブリの完全性と耐用年数を最大化します。

• 特定のホースと継手の組み合わせには、継手メーカーが指定した圧着直径とダイセットを常に使用してください。不適切な圧着設定は、現場での組み立て失敗の主な原因です。
• 専用のホース切断機を使用して、ホース端をきれいに直角に切断します。斜めのカットや破れたカットがあると、ホースがフィッティングソケットに完全に収まらず、引き抜き抵抗が減少します。
• 組み立て前に、すべてのホースの端にカバーの損傷、ねじれ、編組の歪みがないか検査してください。取り付け部分に機械的損傷があるホースは廃棄する必要があります。取り付けたり、使用するためにトリミングしたりすることはありません。
• 組み立てを容易にし、編組の引っ掛かりを防ぐために、挿入前に適合する潤滑剤の薄い層をフィッティングニップルに塗布します。
• 圧着後、機械に組み付ける前に定格使用圧力の1.5倍で耐圧試験を行ってください。これにより、フィールド暴露前にアセンブリの完全性が確認されます。
• メンテナンスの追跡可能性をサポートするために、完成した各アセンブリにホースの種類、継手の仕様、製造日、および使用圧力定格をマークします。

OPK FITTING Hydraulic Equipment Factory は、ホースだけでなく、BSP、NPT、JIC、ORFS、メトリック構成など、互換性のあるあらゆる種類の継手やアダプターも供給しており、顧客が経験豊富な単一のサプライヤーからアプリケーションに適合した完全なホース アセンブリ コンポーネントを調達できるようにします。この単一ソース機能により、調達が簡素化され、コンポーネントの互換性が保証され、複数のベンダーから調達する場合に生じるフィッティングとホースの不一致のリスクが排除されます。

耐用年数を最大限に延ばすための設置のベスト プラクティス

たとえ最高品質のホースであっても、不適切に取り付けられれば性能が低下したり、早期に故障したりすることがあります。以下の設置ガイドラインは、SAE 100 R5 ホース アセンブリに関する業界のベスト プラクティスを反映しており、運用チームが設置されたすべてのアセンブリの耐用年数を最大化するのに役立ちます。

最小曲げ半径を尊重する

すべてのホースには最小曲げ半径があります。これは、内部を損傷することなくホースを通すことができる最もきつい曲線です。この半径よりもホースをきつく曲げると、ボアが潰れ、流れが制限され、補強材に局所的な応力点が生じ、疲労して早期に破損する可能性があります。 SAE 100 R5 規格では、各ホース サイズの最小曲げ半径を指定しています。使用する特定のホース直径に対してこれらの値を常に確認し、それらの値に対応する配線経路を設計してください。

取り付け時のねじり応力を避ける

編組ホースはねじれの力を吸収するように設計されていません。ホースがその長手軸に沿ってわずかにねじれて取り付けられている場合でも、圧力サイクルによって編組補強材がほどけてホースがさらに回転し、最終的にはフィッティングの緩みやホース本体の破損につながります。ホース アセンブリは常にねじれずに平面内で配線し、適切な接続点にスイベル フィッティングを使用して、ねじれを引き起こすことなく角度のずれを許容します。

適切な長さとたるみを与える

張力がかかっている状態で取り付けられたホース (接続点間でホースがピンと張った状態) は、アセンブリが耐えるように設計されていない引張荷重に継続的にさらされます。機械が動いてホースが曲がると、張力がかかったアセンブリはフィッティングの圧着ゾーンで疲労が加速します。ホースの配線は常に次のように設計してください。 10 ～ 15% 追加の長さ 移動中のたるみを許容するための最小幾何学的要件を超えています。

外部磨耗から保護

ホースが鋭利なエッジ、可動部品、または粗い表面の近くを通る機械環境では、外側カバーの摩耗がホースの早期故障の一般的な原因となります。研磨面との接触を防ぐために、保護スリーブ、スパイラル ガード、またはホース クランプを使用してください。 SAE 100 R5 ホースの耐油性および耐候性のカバーであっても、ホースが金属エッジに継続的にこすれている場合、機械的磨耗を免れることはできません。

定期点検間隔の実施

油圧ホースアセンブリは、正式な保守検査プログラムに含める必要があります。目視検査では、カバーの亀裂、膨れ、補強材までの摩耗、ねじれ、および圧着ゾーンでの継手の動きや漏れの兆候がないか確認する必要があります。重要なシステムの場合、推奨される検査間隔は 250 ～ 500 稼働時間 、または、より低いサイクルのアプリケーションでは 6 か月ごと。予期せぬダウンタイムや潜在的な安全上のインシデントを防ぐために、劣化の兆候が見られるホースは故障する前に積極的に交換する必要があります。

環境および規制の遵守

現代の産業運営は、液体の封じ込め、環境保護、職場の安全に関する規制の監視の強化に直面しています。ワン ワイヤー ブレードテキスタイル ホースは、これらのコンプライアンス要件を念頭に置いて設計されています。

ホースの低浸透特性により、作動油がホースの壁を通って移動して周囲の環境に侵入するのを防ぎます。これは、水源、食料生産地域、または生態学的に敏感な地域の近くで操業する産業における懸念です。熱可塑性インナーチューブの流体抽出に対する耐性は、輸送される作動油がホース本体から浸出する可塑剤やその他の化合物によって汚染されないことも意味します。これは、食品グレードおよび医薬品用途では重要な考慮事項です。

SAE 100 R5 構造は、熱可塑性ポリエステルと合成カバー素材が鉛、カドミウム、水銀、六価クロムなどの制限物質を含まずに配合できるため、RoHS (有害物質使用制限) 指令への準拠もサポートしています。規制または顧客監査の目的で材料の適合性に関する文書を必要とする購入者は、ホースのサプライヤーに適合宣言書と材料の安全性データを要求する必要があります。

職場の安全性の観点から、繊維編組ホースの柔軟性と軽量により、取り付けや交換の際にメンテナンス作業員にかかる人間工学的な負担が軽減されます。スチール ワイヤ ホースが重いと、配線と固定に多くの物理的労力が必要となり、メンテナンス作業中に疲労による損傷が発生するリスクが高まります。 SAE 100 R5 ホースの取り扱い特性により、メンテナンス効率が向上し、怪我のリスクが軽減され、職場の安全プログラム全体に貢献します。

OPK FITTING 油圧機器工場について

OPKフィッティング油圧機器工場は、油圧パイプやアダプターの生産において豊富な経験を持つ国内の専門工場です。と 10年以上の業界経験 , OPK FITTING は、機械、冶金、石油、建設、海洋および造船、航空宇宙、農業、製薬、食品加工など、幅広い産業分野にサービスを提供する信頼できるメーカーおよびサプライヤーとしての地位を確立しています。

The company's product portfolio covers all kinds of flexible hydraulic hoses across various size criteria and pressure ratings, hose fittings, adaptors, and complementary hydraulic components — all designed for application in hydraulic systems and fluid conveyance circuits across demanding industrial environments. OPK FITTING's products have been applied in hydraulic and fluid conveyance systems across these industries, with a consistent focus on performance reliability and long service life.

OPK FITTING's team of skilled design professionals and talented engineering staff brings deep technical knowledge to both product development and customer application support. Whether specifying a standard hose assembly for a common hydraulic application or developing a customized solution for a specialized fluid system, the OPK FITTING team provides responsive, technically grounded guidance throughout the selection and procurement process.

The company's commitment to excellent product quality and thoughtful customer service is reflected in rigorous quality control processes applied at every stage of production — from incoming raw material inspection to finished product testing and pre-shipment verification. OPK FITTING's quality management approach ensures that every hose and fitting delivered to customers meets or exceeds the applicable international standards, including SAE, ISO, and DIN specifications.

Customers who source hydraulic hose and fitting components from OPK FITTING benefit from single-source procurement convenience, assured component compatibility, and access to technical expertise built over more than a decade of focused specialization in hydraulic fluid power products.
