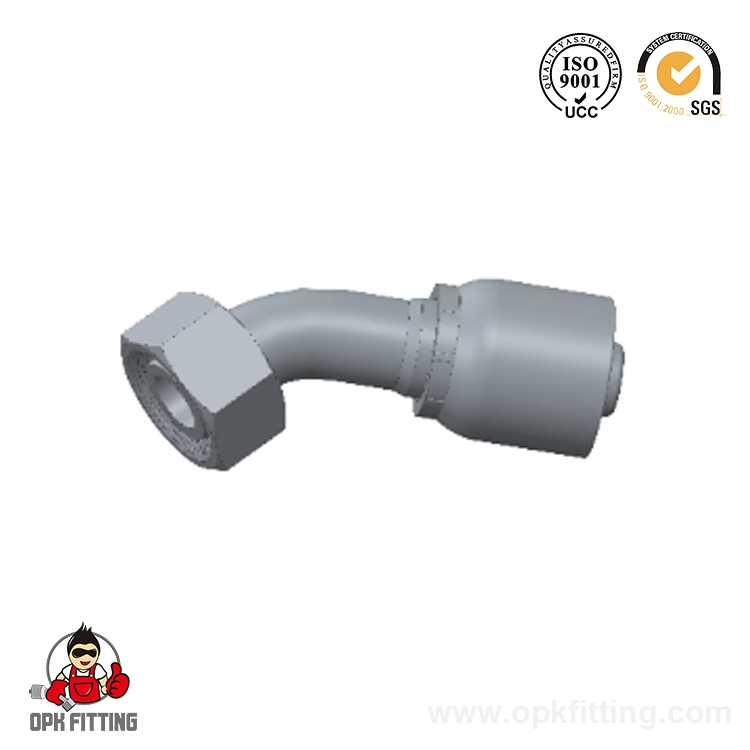

20541-RW 45° メトリックメス 24° コーン O リング H.T.DIN3865

1.原材料: 炭素鋼およびステンレス鋼が利用可能
2. 標準メッキ: 三価亜鉛メッキ (Cr3 / クロムフリー)、シルバー & イエロー
3. 塩水噴霧テスト: >72 時間 (顧客の要求が高い場合は、200 時間でも行うことができます)
4.梱包：製品はプラスチックキャップで保護され、カーボンボックスに梱包されます。
5. OEM サービス: 利用可能。お客様は製品の図面またはサンプルを提供するだけで済みます。
6. サンプル: 無料サンプル.

見積もりを依頼
前へ：20511-RW メトリックメス 24° コーン O リング H.T.DIN3865
次へ：20591-RW 90° メトリックメス 24° コーン O リング H.T.DIN 3865

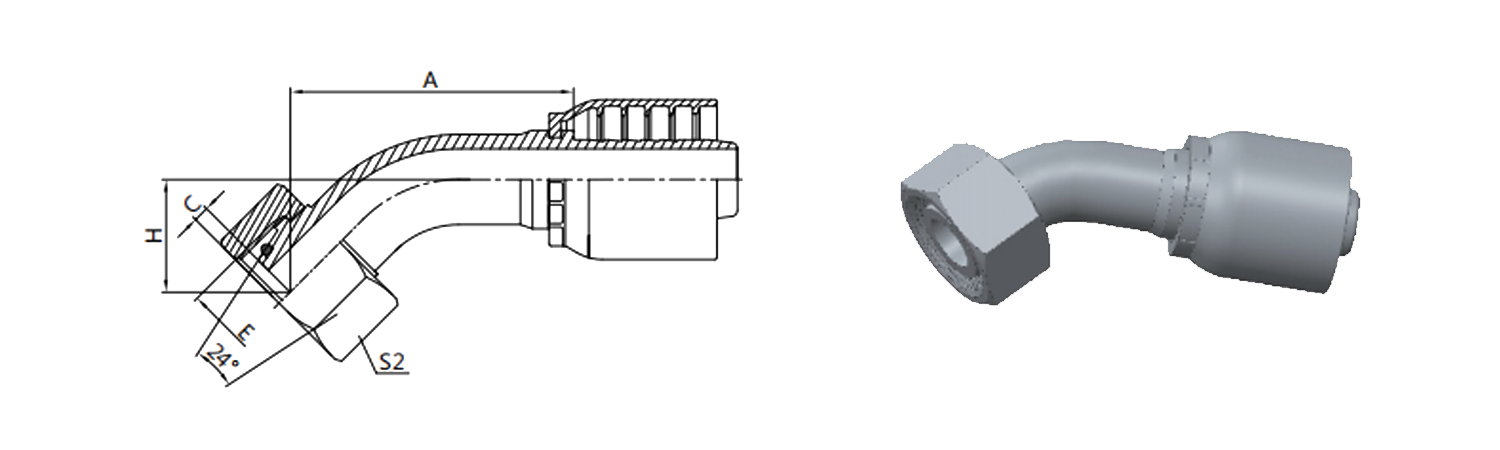

  • 仕様
  • お問い合わせ

  • 部品番号 スレッド E ホース穴
    DN     		ホース穴
    ダッシュ     		チューブ外径 Oリング 寸法
    A     		寸法
    C     		寸法
    H     		寸法
    S2
    20541-14-04TRW M16X1.5 6 04 6 O04.5X1.5 38.1 1.1 16 17
    20541-16-04TRW M16X1.5 6 04 8 O06.5X1.5 38.4 1.5 16.3 19
    20541-16-05TRW M16X1.5 8 05 8 O06.5X1.5 38.4 1.5 16.3 19
    20541-18-04TRW M18X1.5 6 04 10 O08.0X1.5 39.1 1.5 17 22
    20541-18-06TRW M18X1.5 10 06 10 O08.0X1.5 43.8 1.5 17.3 22
    20541-20-06TRW M20X1.5 10 06 12 O10.0X1.5 42.5 2.5 18.5 24
    20541-20-08RW M20X1.5 13 08 12 O10.0X1.5 44.8 2.5 19 24
    20541-22-06TRW M22X1.5 10 06 14 O11.0X2.0 42 2.5 18 27
    20541-22-08TRW M22X1.5 13 08 14 O11.0X2.0 49.6 2.5 20.7 27
    20541-24-08TRW M24X1.5 13 08 16 O13.0X2.0 47.3 3 21 30
    20541-24-10RW M24X1.5 16 10 16 O13.0X2.0 49.7 3 22.9 30
    20541-30-10TRW M30X2 16 10 20 O16.3X2.4 57.3 2.5 25 36
    20541-30-12TRW M30X2 19 12 20 O16.3X2.4 65.8 2.5 26.7 36
    20541-36-12TRW M36X2 19 12 25 O20.3X2.4 67.1 3 30.5 46
    20541-36-14TRW M36X2 22 14 25 O20.3X2.4 69.6 3 30.5 46
    20541-42-16TRW M42X2 25 16 30 O25.3X2.4 81 4 35.5 50
    20541-52-20TRW M52X2 32 20 38 O33.3X2.4 94.2 4.5 42 60
    20541-52-24TRW M52X2 38 24 38 O33.3X2.4 114.1 4.5 43.4 60
    注: 1. ブレードホースに使用します。
    2.スパイラルホースと併用する場合、ホース継手のシリーズ番号は20542-xx-xxとなります。
