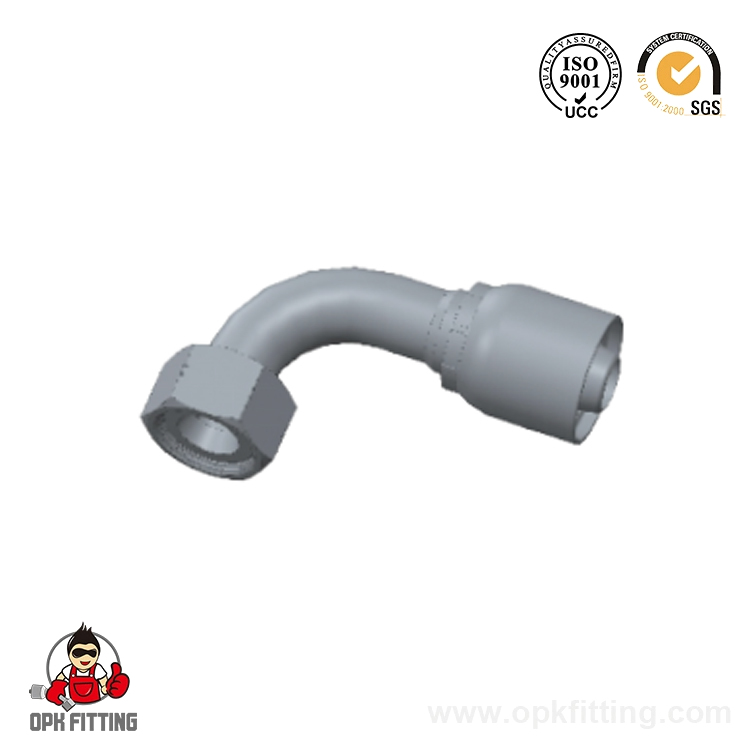

24291-RW 90° ORFS メスフラットシート

1.原材料: 炭素鋼およびステンレス鋼が利用可能
2. 標準メッキ: 三価亜鉛メッキ (Cr3 / クロムフリー)、シルバー & イエロー
3. 塩水噴霧テスト: >72 時間 (顧客の要求が高い場合は、200 時間でも行うことができます)
4.梱包：製品はプラスチックキャップで保護され、カーボンボックスに梱包されます。
5. OEM サービス: 利用可能。お客様は製品の図面またはサンプルを提供するだけで済みます。
6. サンプル: 無料サンプル.

見積もりを依頼
前へ：24241-RW 45° ORFS メスフラットシート
次へ：15611-RW NPT オス
  • 仕様
  • お問い合わせ

  • 部品番号 スレッドE ホース穴
    DN     		ホース穴
    ダッシュ     		寸法
    A     		寸法
    H     		寸法
    C     		寸法
    S2
    24291-04-04TRW 9/16"×18 6 04 30 41 8.5 19
    24291-04-05RW 9/16"×18 8 05 33 44 8.5 19
    24291-06-05TRW 11/16インチ×16 8 05 33 37.5 10 22
    24291-06-06RW 11/16インチ×16 10 06 35.3 49.3 10 22
    24291-06-08RW 11/16インチ×16 13 08 35.8 49.3 10 22
    24291-08-06TRW 13/16インチ×16 10 06 35.3 39.8 11 27
    24291-08-08RW 13/16インチ×16 13 08 41 57.5 11 27
    24291-08-10RW 13/16インチ×16 16 10 56.5 61.5 11 27
    24291-10-08TRW 1インチ×14 13 08 41 46 13.5 30
    24291-10-10TRW 1インチ×14 16 10 56 66 13.5 30
    24291-10-12RW 1インチ×14 19 12 65.5 75.5 13.5 30
    24291-12-10TRW 1.3/16インチ×12 16 10 56 51.5 15 36
    24291-12-12TRW 1.3/16インチ×12 19 12 65.5 77 15 36
    24291-12-16RW 1.3/16インチ×12 25 16 76.7 83.5 15 36
    24291-16-12TRW 1.7/16インチ×12 19 12 65.5 62 14.8 41
    24291-16-14TRW 1.7/16インチ×12 22 14 71.2 63 14.8 41
    24291-16-16TRW 1.7/16インチ×12 25 16 76.9 67.5 14.8 41
    24291-20-16TRW 1.11/16インチ×12 25 16 76.7 67.5 15 50
    24291-20-20RW 1.11/16インチ×12 32 20 93 100 15 50
    24291-24-20TRW 2インチ×12 32 20 93 78.5 14.8 60
    24291-24-24TRW 2インチ×12 38 24 109.4 92 14.8 60
    注: 1. ブレードホースに使用します。
    2. スパイラルホースと併用する場合、ホース継手のシリーズ番号は24292-xx-xxとなります。
    EATON 受賞者 H-AP-EHGC-2021-C1 2009 年 6 月

概要 OPK Fitting

OPK FITTING Hydraulic Equipment Factoryは、油圧パイプとアダプターの生産経験を持つ専門的な国内工場です。当社の管理範囲は油圧システムなど様々な分野に関連しており、異なる圧力レベルの各種材料、様々なサイズ基準の柔軟な油圧ホース、ホース継手、アダプターなどを含みます。これらは機械、冶金、石油、建設、船舶、宇宙航空、農業、製薬、食品など、各産業の油圧および流体輸送システムにそれぞれ適用されています。
寧波OPK Fitting有限公司は、中国の専門的な 24291-RW 90° ORFS メスフラットシート メーカー および ODM・OEM 24291-RW 90° ORFS メスフラットシート 工場 です。当社はカスタムメイドのステンレス製油圧継手、油圧ホース圧着継手、油圧クイックカップリングを提供できます。
10年以上の経験。
熟練した設計専門家と人材のチーム。
優れた製品品質と思いやりのある顧客サービス。

当社の10年間のカスタマイズ経験がOPK Fittingブランドの価値を生み出しました。
